熱管散熱器工作原理及優點和缺點

來源：www.bsttcn.com

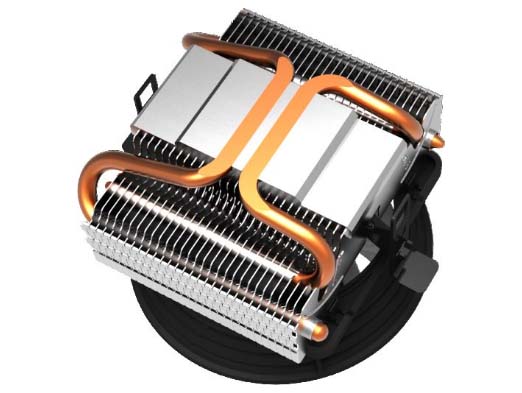

熱管散熱器是在對原有老的散熱器的工藝改進過程中所誕生的一種新型散熱器，主要通過自然、強制對流、熱管散熱這三種方式來進行散熱；具有較托出的優點，如：效率高、速度快、環保、成本低；缺點容易受外界因素影響而降低工作效率。

熱管散熱器工作原理

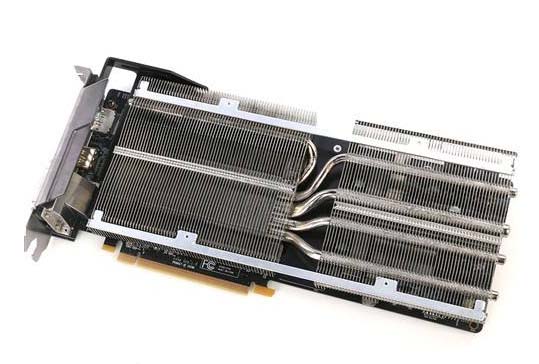

熱管散熱器運行時，其蒸發段吸收熱源(功率半導體器件等) 產生的熱量，使其吸液芯管中的液體沸騰化成蒸汽。帶有熱量的蒸汽就從熱管散熱器的蒸發段向其冷卻段移動，當蒸汽把熱量傳給冷卻段后，蒸汽就冷凝成液體。冷凝的液體便通過管壁上吸液芯的毛細管作用返回到蒸發段，如此重復上述循環過程不斷地散熱。

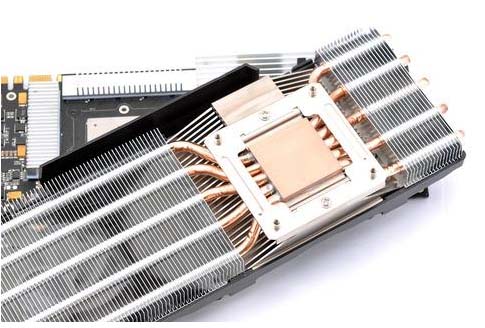

熱管散熱器優點

Ⅰ.熱響應速度快，它轉移熱量的能力比相同尺寸和重量的銅管要大1000多倍;

Ⅱ.體積小和重量輕;

Ⅲ.散熱效率高，可簡化電子設備的散熱設計，如變風冷為自冷;

Ⅳ.不需外加電源，工作時不需專門維護;

Ⅴ.具有很好的等溫性，熱平衡后，其蒸發段和冷卻段的溫度梯度相當小，可近似認為是0;

Ⅵ.運行安全可靠，不污染環境。

熱管散熱器缺點

Ⅰ.較低的蒸氣流動黏性力。

Ⅱ.蒸氣流達音速的塞流現象。

Ⅲ.蒸氣流速過大，超過液體表面張力，使液滴飛散的剪斷力。

Ⅳ.流體的流量大于毛細輸送能力。此現象易使毛細干燥，燒毀導管。

Ⅴ.所有流體都達沸騰汽化時，會降低傳熱的能力。

在實際應用中，熱管散熱器的熱傳遞速度相對較快，配套設備安裝后能降低熱阻值，增加散熱效率。熱管，又稱“熱之超導體”，其核心作用是導熱。它通過在全封閉真空管內工質的汽、液相變來傳遞熱量，具有極高的導熱性，高達純銅導熱能力的上百倍。在一定的行業具有較高的地位。
